WS系列模塊化UPS

類型：多制性

容量：10-200KVA

適用范圍：中小型數據中心、網絡計算機房、自動化控制、智能精密儀器及關鍵設備

WS系列工業級模塊化UPS電源，是Kerberos公司的一款非隔離型UPS電源產品，它具備優異的輸入、輸出等各項性能指標，并具有極高的性價比。

系統簡介

l         系統容量有60KVA、100KVA、150KVA、200KVA四個系列，功率模塊為6KVA、10KVA、15KVA、20KVA四個功率范圍，用戶可根據負載大小隨意選擇。

l         系統為模塊式結構，由靜態開關模塊、系統監控模塊和1到10個功率模塊并聯組成。

l         功率模塊可采用熱插拔模式隨意進行擴充、更換。

l         系統可隨需設定為1/1、1/3、3/1或3/3的進出線方式。

l         為冗余可升級系統，N+X冗余，可根據你需求進行在線升級擴容。

l         采用無主從并聯、多級分散式控制技術，無運行瓶頸、性能可靠。

l         所有功率模塊共享電池組。

l         任一功率模塊均具有輸入、輸出電流平衡分配功能。

l         整機效率大于95%，逆變電流諧波（THDI）小于3%，輸入功率因數（PF）大于0.99。

l         交流輸入采用連續電流模塊（CCM）運行，減少對電網干擾（RFI/EMI）。

l         體積小，重量輕。

l         可在系統上裝置輸入、輸出隔離變壓器。

系統組成

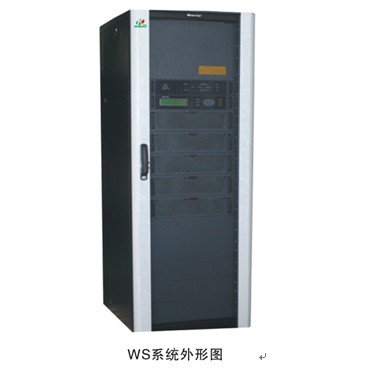

WS系列模塊化UPS系統主要由系統機柜、靜態開關模塊、系統監控模塊和1到10個功率模塊并聯組成。

主要技術特點

WS系列模塊化UPS系統不僅具有并聯冗余的特性，可以完全取代傳統的1+1、2+1并機系統，而且是一個“綠色電源”方案，具有高輸入功率因數、低諧波失真、高效率以及高穩定性和可靠性的優點，配合功能強大的監控軟件及全面的通訊界面，適合精密設備及機構，尤其電信、電力行業的應用。

1．冗余性

WS系統為并聯冗余UPS電源，三進單出或三進三出多制式運行。系統由配電單元、系統監控、靜態開關以及1~10個功率模塊構成，功率模塊可采用熱插拔模式隨意進行擴充、更換。

WS系統陣列中的所有功率模塊平均負擔系統負載，各并聯模塊皆為內置冗余的智能型獨立個體，無需系統監控對并聯系統集中控制。任何模塊發生故障后（包括系統監控），WS系統的冗余設計便會充分發揮效用，全面保障設備正常運轉，實現最大程度的故障冗余，同時用戶可根據需要選擇超過一次容錯率的冗余。

2．     擴展性

WS系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

3．     可用性

WS系統具有超強的并聯功能，其平均無故障時間值（MTBF）是傳統UPS的1.5倍，平均無重大故障值（MTBCF）是傳統UPS系統的3倍，平均修復時間值（MTTR）在系統正常運行狀態下僅需5分鐘。

4．     靈活性

WS系統的電池組（±384V）由系統中所有UPS模塊共享（包括充電和放電）。其可按用戶需求使用一組電池或并聯多組電池來增加系統備用時間。WS系統采用靈活的電池接入方式，減少了電池電壓和數量，提高了電池組的使用壽命。

5．     多制性

WS系統的功率模塊采用三相五線輸入，可設置成三進單出、三進三出、單進三出或單進單出工作方式，配置靈活，可適用于各種應用場合。

6．     環保性

WS系統的PFC電路使用有源平均電流控制技術，可達到輸入電流總諧波失真（THDI）只有3%，同時單位輸入功因PF=0.99。線性負載條件下，極大降低電網污染，有效減少電網負荷和電源損耗，整機效率高達95%以上，大幅節省能源。

7．     管理性

WS系統內置完善的電源分析及多種通訊接口，配備智能化監控軟件，通過各種通信接口與管理員進行雙向互動溝通，使管理員隨時對系統進行遠程監控，對一些異?，F象進行預處理，使系統始終平穩可靠運行。

每個模塊內部設置專門的充電整流器，可靠性高，無高頻雜波，避免高頻波對電池壽命的影響；避免電池在充電時過熱，延長了電池的使用壽命。

系統監控可自動對電池組進行均浮充轉換和限流充電；可設置均浮充電壓和充電限流值；具備溫度補償和自放電檢測功能。

8．     維護性

WS系統采用了UPS模塊熱插拔技術，單體模塊可任意在線投入或退出并聯單元，無需停電操作。實現了并聯系統的在線維護，同時該操作無需專門的儀器和技術即可進行。

技術參數
